ถ้าคุณทำงานในโรงงานหรือดูแลระบบท่ออุตสาหกรรม คงเคยเจอสถานการณ์ที่ Compressor ทำงานหนักเกินไป ปั๊มน้ำทำงานแห้ง หรือแรงดันในระบบไฮดรอลิกพุ่งสูงจนอุปกรณ์เสียหาย ปัญหาเหล่านี้ส่วนใหญ่แก้ได้ด้วยอุปกรณ์ชิ้นเดียวคือ เพรสเชอร์สวิทช์ (Pressure Switch) หรือ สวิตช์ความดัน ที่คอยตรวจจับแรงดันในระบบและสั่งเปิด-ปิดวงจรไฟฟ้าโดยอัตโนมัติเมื่อแรงดันถึงค่าที่กำหนดไว้

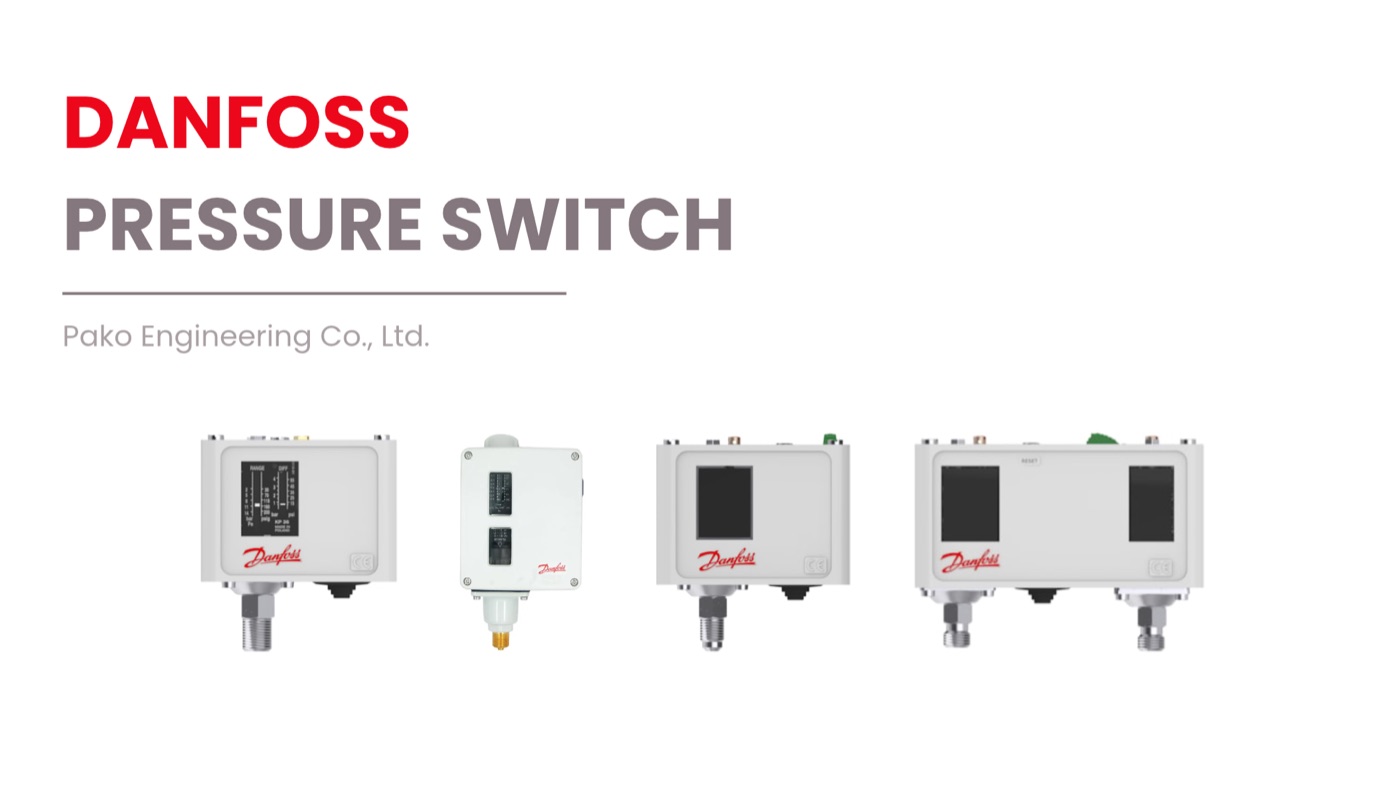

Pako Engineering จัดจำหน่าย Danfoss Pressure Switch รุ่นที่นิยมในประเทศไทย ทั้ง KP35, KP36, KP1 และ RT Series พร้อมทีมวิศวกรให้คำแนะนำการเลือกสเปคที่ตรงกับระบบของคุณ
เพรสเชอร์สวิทซ์ คืออะไร และต่างจาก Pressure Sensor อย่างไร?
คนที่เพิ่งเริ่มทำงานกับระบบควบคุมแรงดันมักสงสัยว่า เพรสเชอร์สวิทช์ (ที่หลายคนเขียนหลายแบบ ทั้ง เพรสเชอร์สวิทซ์, เฟสเชอร์สวิต หรือ เพชเชอสวิท) กับ Pressure Sensor เหมือนกันไหม คำตอบคือไม่เหมือนกันเลย
เพรสเชอร์สวิทช์ ทำหน้าที่เพียงอย่างเดียวคือ เปิดหรือปิดหน้าสัมผัสไฟฟ้า (Contact) เมื่อแรงดันถึงค่า Set Point ที่ตั้งไว้ Output ที่ได้จึงเป็นสัญญาณ ON/OFF เท่านั้น ส่งตรงไปยัง Relay, PLC หรือ Alarm System ได้เลยโดยไม่ต้องผ่านอุปกรณ์แปลงสัญญาณใด ๆ
ส่วน Pressure Sensor และ Pressure Transmitter นั้นต่างกัน เพราะวัดค่าแรงดันและส่ง Output เป็นสัญญาณต่อเนื่อง เช่น 4–20 mA ซึ่งต้องใช้ Signal Conditioner หรือ AI Input Card ของ PLC รับ ทำให้ราคาสูงกว่าและซับซ้อนกว่าในการติดตั้ง
สรุปง่าย ๆ ถ้าต้องการแค่ตรวจสอบว่าแรงดันสูงหรือต่ำเกินไปแล้วสั่งตัดอุปกรณ์ ให้ใช้ Pressure Switch จะประหยัดกว่าและง่ายกว่ามาก
ดูสินค้า Pressure Switch ทั้งหมด
สวิตช์แรงดันอากาศ และสวิตช์ความดันอากาศ — ใช้งานอย่างไรในระบบลมอัด
หนึ่งในการใช้งานที่พบบ่อยที่สุดในโรงงานไทยคือการนำ สวิตช์แรงดันอากาศ หรือ สวิตช์ควบคุมแรงดันอากาศ ไปติดตั้งในระบบลมอัด (Compressed Air System) เพื่อควบคุม Compressor ให้หยุด-เริ่มทำงานอัตโนมัติตามความต้องการลมของสายการผลิต
หลักการทำงานไม่ซับซ้อน เมื่อแรงดันในถังลมสูงถึงค่า Upper Set Point สวิตช์จะสั่งให้ Compressor หยุดทำงาน และเมื่อแรงดันลดลงถึง Lower Set Point (Reset Point) ก็จะสั่งให้ Compressor เริ่มทำงานอีกครั้ง ช่วงระหว่างสองจุดนี้เรียกว่า Deadband หรือ Differential ซึ่งปรับได้ตามความต้องการของแต่ละระบบ
สำหรับงานลมอัดในโรงงานทั่วไป Danfoss KP35 เป็นตัวเลือกที่นิยมมาก ตั้งค่าได้ช่วง -0.2 ถึง 7.5 bar ปรับ Differential ได้ 0.7–4 bar ถ้าถังลมทำงานที่แรงดันสูงกว่านั้นให้ใช้ KP36 ซึ่งตั้งค่าได้ 2 ถึง 14 bar ทั้งสองรุ่นออกแบบมาสำหรับก๊าซและลม ใช้กับน้ำได้เมื่อติดตั้งเข้ากับท่อโดยตรง (ห้ามต่อผ่านท่อ Capillary)
สวิตช์แรงดันไฮดรอลิก — ข้อกำหนดที่ต่างจากระบบน้ำและลม
ถ้าคุณต้องการ สวิตช์แรงดันไฮดรอลิก ต้องระวังมากกว่าการเลือกสวิตช์น้ำหรือลมทั่วไป เพราะระบบไฮดรอลิกทำงานที่แรงดันสูงมาก บางระบบสูงถึง 400 bar ขึ้นไป และมี Media เป็นน้ำมันไฮดรอลิกที่กัดกร่อนวัสดุบางชนิดได้ (Danfoss KP35/KP36 รับแรงดันใช้งานได้สูงสุด 17 bar จึงไม่ใช่รุ่นสำหรับงานไฮดรอลิก)
ก่อนสั่งซื้อ ควรตรวจสอบจุดเหล่านี้ให้ครบ
- Pressure Range ต้องครอบคลุม Max Working Pressure ของระบบ
- Overpressure Rating ต้องสูงกว่า Working Pressure อย่างน้อย 1.5–2 เท่า
- Seal Material ต้องเข้ากันได้กับน้ำมันไฮดรอลิก เช่น NBR หรือ FKM
- Response Time เร็วพอสำหรับระบบที่แรงดันเปลี่ยนแปลงอย่างรวดเร็ว
- IP Rating ต้องทนน้ำมันและสภาพแวดล้อมของโรงงานได้
ถ้าไม่แน่ใจว่ารุ่นไหนเหมาะกับระบบของคุณ ทีมวิศวกรของเรายินดีให้คำแนะนำ
สวิตช์แรงดันสุญญากาศ — ใช้งานที่ไหนในอุตสาหกรรม
สวิตช์แรงดันสุญญากาศ (Vacuum Pressure Switch) หรือที่บางคนเรียกว่า สวิตช์ความดันสุญญากาศ ต่างจาก Pressure Switch ทั่วไปตรงที่ทำงานในย่านแรงดันต่ำกว่าบรรยากาศ (Negative Pressure) ซึ่งต้องการ Sensing Element ที่ออกแบบมาเฉพาะ เช่น Danfoss RT Series มีรุ่นช่วง -1 ถึง 0 bar
ในอุตสาหกรรมไทยมีการใช้งานหลายด้าน เช่น
- สายการผลิต Auto Parts และ Electronics ใช้กับระบบดูดจับชิ้นงาน (Vacuum Cup) เพื่อตรวจสอบว่าดูดชิ้นงานได้สำเร็จก่อนเคลื่อนย้าย
- อุตสาหกรรมเคมีและยา ใช้ควบคุม Vacuum Level ในระบบระเหยสารเคมีและการกลั่น
- อุตสาหกรรมอาหารและยา ใช้กับระบบ Freeze Drying (Lyophilization)
- อุตสาหกรรมพลาสติก ใช้กับระบบ Vacuum Forming
การทำงานของเพรสเชอร์สวิทช์ — Set Point, Deadband และ Reset Point
ก่อนจะเลือกหรือตั้งค่า Pressure Switch ให้ได้ผลดี ควรเข้าใจค่าพื้นฐานสามตัวนี้ก่อน
Set Point (Cut-out Point) คือแรงดันที่ทำให้ Pressure Switch เปลี่ยนสถานะ ตัวอย่างเช่น ถ้าตั้งไว้ที่ 6 bar อุปกรณ์ที่เชื่อมต่ออยู่จะถูกสั่งตัดทันทีเมื่อแรงดันในระบบขึ้นถึง 6 bar
Reset Point (Cut-in Point) คือแรงดันที่ทำให้ Pressure Switch กลับสู่สถานะเดิม อุปกรณ์จะถูกสั่งให้เริ่มทำงานอีกครั้งเมื่อแรงดันลดลงมาถึงค่านี้
Deadband (Differential) คือช่วงห่างระหว่าง Set Point กับ Reset Point ตรงนี้สำคัญมาก ถ้า Deadband แคบเกินไป Pressure Switch จะสลับสถานะบ่อยจนเกิด Short Cycling ซึ่งสร้างความเสียหายให้ Compressor และอุปกรณ์ที่ควบคุมในระยะยาว โดยทั่วไปค่า Deadband ที่เหมาะสมสำหรับ Compressor อยู่ที่ประมาณ 1–2 bar
ข้อดีของ Danfoss KP Series คือปรับทั้ง Set Point และ Differential ได้อิสระจากกันผ่าน Scale บนตัวสวิตช์ ไม่ต้องใช้เครื่องมือพิเศษ วิธีตั้งรุ่น Automatic Reset คือตั้งค่าแรงดันบนที่สเกล RANGE ก่อน แล้วตั้งสเกล DIFF ค่าแรงดันล่างจะเท่ากับค่าบนลบ Differential ดูการทำงานจริงได้ในวิดีโอ Danfoss Pressure Switch การทำงานและตรวจสอบด้วยชุดตรวจวัดแรงดัน
Solid State Pressure Switch — ดิจิทัลต่างจาก Mechanical อย่างไร
ถ้ากำลังพิจารณาว่าจะเลือก Mechanical หรือ Solid State Pressure Switch (หรือที่เรียกว่า Digital Pressure Switch) มาดูข้อแตกต่างกัน
จอแสดงผล Real-time Solid State มีหน้าจอดิจิทัลแสดงค่าแรงดันตลอดเวลา ช่างที่หน้างานอ่านค่าและปรับ Set Point ได้เลยโดยไม่ต้องติด Pressure Gauge แยก ลดจุดต่อในระบบและประหยัดค่าติดตั้ง
ความแม่นยำสูงกว่า Solid State โดยทั่วไปให้ความแม่นยำราว ±0.5% หรือดีกว่า ขณะที่ Mechanical ส่วนใหญ่อยู่ที่ ±2–5% เหมาะกับกระบวนการที่ Set Point ต้องแม่นยำจริง ๆ
ทนทานกว่าในระยะยาว เพราะไม่มีหน้าสัมผัสโลหะที่สึกหรอ ถ้าระบบมีการสลับ ON/OFF บ่อยมาก Solid State จะคุ้มค่ากว่าในระยะยาว
Time Delay เป็นฟีเจอร์ที่ Mechanical ไม่มี ช่วยหน่วงเวลาก่อนที่ Output จะเปลี่ยนสถานะ ป้องกัน Short Cycling ได้อีกชั้นหนึ่ง
Danfoss KP1 vs KP35 — เลือกรุ่นไหนให้ตรงกับงาน
คำถามที่วิศวกรและช่างถามเข้ามาบ่อยที่สุดคือ "ระหว่าง KP1 กับ KP35 ต่างกันอย่างไร ใช้รุ่นไหนดี?" สองรุ่นนี้หน้าตาคล้ายกันมาก แต่ออกแบบมาสำหรับ Media คนละกลุ่ม ค่าในตารางนี้มาจาก Datasheet ของ Danfoss ซึ่งดาวน์โหลดได้ที่หน้าสินค้า
| สเปค | Danfoss KP1 | Danfoss KP35 / KP36 |
|---|---|---|
| Pressure Range | -0.2 ถึง 7.5 bar (รุ่น Manual Reset -0.9 ถึง 7 bar) | KP35: -0.2 ถึง 7.5 bar KP36: 2 ถึง 14 bar |
| Differential | 0.7–4 bar (รุ่น Manual Reset คงที่ 0.7 bar) | 0.7–4 bar |
| Media | สารทำความเย็นกลุ่มฟลูออรีน (รุ่น KP1A ใช้กับแอมโมเนีย R717) | ก๊าซ ลม (น้ำได้เมื่อติดตั้งเข้ากับท่อโดยตรง) |
| Max Working Pressure | 17 bar | 17 bar |
| Max Test Pressure | 20 bar | 22 bar |
| Connection | 1/4 in. / 6 mm Flare หรือ ODF Solder | G 1/4 A |
| IP Rating | IP30 (IP44 เมื่อใส่ Top Cover) | IP33 (IP44 เมื่อใส่ Top Cover) |
| การใช้งานหลัก | ป้องกันแรงดันด้านดูดต่ำในระบบทำความเย็นและแอร์ สั่ง Start-Stop คอมเพรสเซอร์ทำความเย็น | Compressor ลมอัด ปั๊ม ระบบลมโรงงาน |
เลือก Danfoss KP1 เมื่อใช้ในระบบทำความเย็นหรือระบบแอร์ ที่ต้องป้องกันแรงดันด้านดูด (Suction) ต่ำเกินไป ถ้าต้องการป้องกันแรงดันด้านส่ง (Discharge) สูงเกิน ให้ใช้ KP5 หรือ KP7 ซึ่งตั้งค่าได้ 8 ถึง 32 bar
เลือก Danfoss KP35 เมื่อใช้กับ Compressor ลมอัดทั่วไป ระบบลมโรงงาน หรืองานที่แรงดันอยู่ในช่วง -0.2 ถึง 7.5 bar ถ้าแรงดันสูงกว่านั้นถึง 14 bar ให้ใช้ KP36
Pressure Switch ที่จำหน่ายโดย ปาโก้ เอ็นจิเนียริ่ง
3 จาก 3 รุ่น
DANFOSS | KP35,KP36
- Pressure Range
- KP35: -0.2 ถึง 7.5 bar · KP36: 2 ถึง 14 bar
- Differential
- 0.7–4 bar
- Media
- ก๊าซ ลม (น้ำเมื่อติดตั้งเข้ากับท่อโดยตรง)
- Connection
- G 1/4 A
DANFOSS | KP1,KP2,KP5,KP7
- Pressure Range
- KP1: -0.2 ถึง 7.5 bar · KP2: -0.2 ถึง 5 bar · KP5, KP7: 8 ถึง 32 bar
- Media
- สารทำความเย็น
- Connection
- 1/4 in. / 6 mm Flare หรือ ODF Solder
DANFOSS | RT-Series
- Pressure Range
- -1 ถึง 0 bar, -0.8 ถึง 5 bar, 0 ถึง 0.3 bar, 0.1 ถึง 1.1 bar, 0.2 ถึง 3 bar, 0.2 ถึง 6 bar, 1 ถึง 10 bar, 4 ถึง 17 bar, 10 ถึง 30 bar
- Media
- ลม ก๊าซ ของเหลว
- Connection
- เกลียว BSPP
ไม่มีรุ่นที่ตรงทุกเงื่อนไข บางรุ่นไม่ได้ระบุสเปกครบในเว็บถามทีมขายทาง LINE ได้เลย
ส่ง Media ช่วงแรงดันใช้งาน และขนาดเกลียวมา ทีมวิศวกรช่วยเลือกรุ่นและเสนอราคาให้
Diff Pressure Switch — ต่างจาก Pressure Switch มาตรฐานอย่างไร
หลายคนอาจยังไม่คุ้นกับ Diff Pressure Switch หรือ Differential Pressure Switch มากนัก ต่างจากสวิตช์ทั่วไปตรงที่มี Port รับแรงดัน 2 จุดคือ High Side และ Low Side แล้วทำงานตาม ความแตกต่างของแรงดัน ระหว่างสองจุดนั้น ไม่ใช่ค่าแรงดันสัมบูรณ์
การใช้งานในโรงงานไทยที่พบบ่อยมีดังนี้
- ตรวจสอบ Filter อุดตัน ติดตั้งด้าน Inlet และ Outlet เมื่อ Filter เริ่มอุดตัน ค่า Pressure Drop จะสูงขึ้น สวิตช์จะส่งสัญญาณเตือนให้เปลี่ยน Filter ทันที
- ตรวจสอบการไหลผ่าน Coil หรือ Heat Exchanger ว่าน้ำไหลปกติหรือไม่
- ตรวจสอบการไหลในท่อ เมื่อไม่สามารถติดตั้ง Flow Sensor ได้โดยตรง
- Monitor ประสิทธิภาพของ Pump โดยวัด Pressure Drop ข้ามตัวปั๊ม
สัญลักษณ์ Pressure Switch ในแบบ P&ID
ถ้าต้องอ่านหรือทำแบบ P&ID สัญลักษณ์เหล่านี้ต้องรู้
PSH (Pressure Switch High) สวิตช์ที่ทำงานเมื่อแรงดันสูงเกิน ใช้ป้องกันอุปกรณ์จาก Overpressure เป็นหลัก
PSL (Pressure Switch Low) สวิตช์ที่ทำงานเมื่อแรงดันต่ำเกิน นิยมใช้ป้องกัน Pump ทำงานแห้ง (Dry Run) หรือตรวจจับ Loss of Prime
PSHL (Pressure Switch High-Low) มีทั้ง High และ Low Set Point ในตัวเดียว ช่วยลดจำนวนอุปกรณ์ในระบบ
PSDH / PSDL (Pressure Switch Differential High/Low) ใช้กับ Diff Pressure Switch ที่อธิบายไว้ในหัวข้อก่อนหน้า
อ่านเพิ่มเติม: วิธีอ่านสัญลักษณ์และเครื่องหมายในแบบ P&ID
คำถามที่พบบ่อยเกี่ยวกับ Pressure Switch
Pressure SW กับ Pressure Switch เป็นอุปกรณ์เดียวกันไหม?
เป็นอุปกรณ์เดียวกัน "Pressure SW" เป็นคำย่อที่นิยมใช้ในแบบ P&ID เพื่อประหยัดพื้นที่ในไดอะแกรม บางทีก็เขียนเป็น "Press. SW", "P.SW" หรือ "PSW" แล้วแต่ Convention ของแต่ละบริษัท
Danfoss KP35 ต่างจาก KP36 อย่างไร?
ทั้งสองรุ่นอยู่ในตระกูลเดียวกัน ใช้กับก๊าซและลม (และน้ำเมื่อติดตั้งเข้ากับท่อโดยตรง) ต่างกันที่ช่วงตั้งค่า KP35 ตั้งได้ -0.2 ถึง 7.5 bar ส่วน KP36 ตั้งได้ 2 ถึง 14 bar ทั้งคู่ปรับ Differential ได้ 0.7–4 bar และรับแรงดันใช้งานได้สูงสุด 17 bar ถ้าเป็นระบบทำความเย็นที่ใช้สารทำความเย็นให้เลือก KP1, KP2 (ด้านแรงดันต่ำ) หรือ KP5, KP7 (ด้านแรงดันสูง) แทน
ติดตั้ง Pressure Switch ในทิศทางไหนก็ได้ไหม?
Danfoss KP Series ต้องยึดตัวสวิตช์กับพื้นผิวเรียบหรือขายึด (Bracket) และปิดรูที่ไม่ได้ใช้ให้หมด จึงจะได้ระดับการป้องกันตามที่ระบุ ถ้าใช้ KP35/KP36 กับน้ำต้องติดตั้งเข้ากับท่อโดยตรง ห้ามต่อผ่านท่อ Capillary และนิยมติดตั้งให้ข้อต่อแรงดันหันลง เพื่อไม่ให้ Condensate หรือสิ่งแปลกปลอมสะสมใน Sensing Element ซึ่งอาจทำให้ Set Point คลาดเคลื่อนในระยะยาว
ปรึกษาการเลือก Danfoss Pressure Switch
ต้องการ Danfoss Pressure Switch หรือปรึกษาการเลือกสเปค ติดต่อทีมงาน Pako Engineering ได้ทาง LINE @pakoeng หรือ หน้าติดต่อเรา ส่ง Media ช่วงแรงดันใช้งาน และขนาดเกลียวมา ทีมวิศวกรช่วยเลือกรุ่นและออกใบเสนอราคาให้
