Pressure Gauge & Accessories

Pressure gauge เกจวัดความดัน

หากสงสัยว่าคำว่า gauge แปล ว่าอะไร ในบริบทอุตสาหกรรมมันคือเครื่องมือสำหรับวัดค่าต่างๆ โดย เพรสเชอร์เกจ (pressure gauge) หรือที่นิยมเรียกกันว่า เกจ์วัดแรงดัน นั้นจัดเป็น เครื่องมือวัดความดันของไหล ทั้งก๊าซและของเหลว ถือเป็น อุปกรณ์วัดความดัน พื้นฐานที่ขาดไม่ได้ในระบบท่อและกระบวนการผลิต

ปัจจุบันมีอุปกรณ์ให้เลือกใช้งานหลายรูปแบบ ตั้งแต่แบบเข็ม หรือ analog pressure gauge ไปจนถึง เกจดิจิตอล ที่อ่านค่าได้รวดเร็ว รวมถึงเกจเฉพาะทางสำหรับการวัดค่าแบบต่างๆ เช่น differential pressure gauge สำหรับวัดความดันแตกต่าง, เกจวัดสูญญากาศ สำหรับงานแรงดันติดลบ, และเครื่องมือวัดแรงดึงอย่าง tension gauges นอกจากนี้ยังมีการใช้งานร่วมกับ สวิทช์เพรสเชอร์ เพื่อควบคุมการตัดต่อระบบอัตโนมัติ (ซึ่งบางครั้งผู้ใช้อาจเรียกหรือค้นหาผิดเป็น pressure gate)

สำหรับการติดตั้ง มักต้องใช้งานร่วมกับอุปกรณ์เสริมเช่น ring syphon เพื่อดักท่อและช่วยลดอุณหภูมิของไหลก่อนเข้าสู่ตัวเครื่องวัด โดยมีแบรนด์ที่น่าเชื่อถือในตลาดอย่าง weksler เป็นทางเลือกยอดนิยม ทั้งนี้ เพื่อให้การวัดค่ามีความแม่นยำตลอดอายุการใช้งาน ควรหมั่นตรวจสอบและปรับแต่งค่าด้วย อุปกรณ์สอบเทียบวัดแรงดัน ตามระยะเวลาที่กำหนดอย่างสม่ำเสมอ

  • ตัวแทนจำหน่าย TAG · WEKSLER · NUOVAFIMA และเจ้าของแบรนด์ OCTA
  • มีสินค้าพร้อมส่ง
  • วิศวกรช่วยเลือกรุ่นจากสเปกหน้างาน
ขอใบเสนอราคาทาง LINEดู 28 รุ่นที่มีจำหน่าย

Pressure Gauge ที่จำหน่ายโดยบริษัท ปาโก้ เอ็นจิเนียริ่ง จำกัด

ไม่แน่ใจว่าต้องใช้รุ่นไหน

ส่งช่วงแรงดัน ขนาดหน้าปัด ขนาดเกลียว และของไหลที่ใช้วัดมา ทีมวิศวกรช่วยเลือกรุ่นและเสนอราคาให้

ปรึกษาทาง LINE
ขอใบเสนอราคาทาง LINE

Knowledge | Pressure gauge เกจวัดแรงดัน รูปประกอบ

เลือกรุ่น Pressure Gauge ให้ตรงงาน

ตอบ 4 ข้อด้านล่าง ระบบจะคัดรุ่นที่ตรงกับหน้างานให้ทันที

ตัวช่วยเลือกรุ่น
  1. 1

    ช่วงสเกลเต็มที่ต้องการ

    เลือกสเกลเต็มให้แรงดันใช้งานปกติอยู่ราว 1/2–2/3 ของสเกล ไม่ใช้จนเข็มชนปลายสเกลตลอด ถ้าระบบมีจังหวะดูดเป็นสุญญากาศ (เช่น ด้านดูดปั๊ม) ต้องใช้เกจที่มีสเกลติดลบ

  2. 2

    วัสดุส่วนที่สัมผัสของไหล

    ทองเหลือง/ทองแดงผสมใช้ได้กับน้ำ ลม น้ำมัน ที่ไม่กัดกร่อนโลหะผสมทองแดง ถ้าเป็นสารเคมี แอมโมเนีย น้ำทะเล หรืองานอาหาร ให้เลือกสแตนเลส

  3. 3

    ตำแหน่งเกลียว

    เกลียวออกล่างใช้ขันตั้งบนท่อโดยตรง เกลียวออกหลังใช้ติดหน้าตู้หรือแผงควบคุม ให้ดูจากจุดที่จะติดตั้งจริง

  4. 4

    ขนาดหน้าปัด

    หน้าปัดเล็ก 2–2½" เหมาะกับเครื่องจักรและที่แคบ 4" อ่านง่ายจากระยะไกลกว่า ส่วน 6" ขึ้นไปใช้เมื่อต้องอ่านค่าละเอียดหรือมองจากไกล

28 รุ่นที่ตรงกับที่เลือก

  • ท่อสั่นหรือแรงดันกระชาก (ปั๊ม คอมเพรสเซอร์ ไฮดรอลิก) เลือกเกจแบบเติมกลีเซอรีน เข็มจะนิ่งและกลไกสึกช้ากว่าแบบแห้ง
  • ต้องการสั่งตัดปั๊มหรือส่งสัญญาณเตือน ใช้เกจมีหน้าสัมผัสไฟฟ้า (NUOVAFIMA MCE10) ถ้าต้องส่งค่าเข้า PLC ให้ดู Pressure Transmitter แทน

ความหมายของ Pressure Gauge

รหัสสินค้า : PGBB PGSB PGBK PGSK PGDI

ชื่อภาษาอังกฤษ : Pressure Gauge  ชื่อภาษาไทย : เกจวัดแรงดัน

Pressure gauge คืออุปกรณ์ที่ใช้วัดความดันของของไหล (Fluids) ซึ่งได้แก่ ของเหลว และก๊าซทุกชนิด มีหน้าปัดมาตรวัดและเข็มชี้เป็นตัวบ่งปริมาณความดันที่สามารถวัดได้ ส่วนใหญ่เป็นแบบอนาล๊อค หรือแบบเข็ม แบ่งเป็น pressure gauge, vacuum gauge,compound gauge ซึ่งหลักการทำงานภายในจะเรียกว่า bourdon tube เป็นเกจวัดความดันชนิดอาศัยการเปลี่ยนแปลงทางกลด้วยหลักการยืดตัว/โก่งตัวของวัสดุที่มีสมบัติยืดหยุ่นหรือเรียกว่า “เครื่องมือวัดความดันแบบอิลาสติก” ทำงานโดยอาศัยการแปลงความดัน (pressure)ที่อุปกรณ์ได้รับให้อยู่ในรูปของการเคลื่อนที่

Knowledge | Pressure gauge เกจวัดแรงดัน รูปประกอบ
หลอดบูร์ดองเป็นหลอดที่มีพื้นที่หน้าตัดเป็นวงรีและงอเป็นส่วนโค้งของวงกลมโดยปลายด้านหนึ่งของหลอดเป็นปลายปิดต่อเข้ากับเข็มตรวจวัดตำแหน่งและระยะการเคลื่อนที่ปลายอีกด้านหนึ่งเป็นปลายเปิดต่อเข้ากับสิ่งที่ต้องการวัดความดัน เมื่อหลอดได้รับความดันหรือความดันภายในหลอดมากกว่าความดันภายนอกหลอดจะเกิดความเครียด (strain) ขึ้นและพยายามยืดตัวออกให้ตรงทำให้ปลายข้างที่ปิดเคลื่อนที่โดยการเคลื่อนที่นี้เปลี่ยนแปลงตามความดันที่ได้รับ และเมื่อความดันลดลงหลอดจะเคลื่อนที่กลับเข้าสู่ตำแหน่งเดิมลักษณะการทำงานของบูร์ดองมีหลักการเดียวกับ
ของเด็กเล่นที่มีลักษณะเป็นขดกระดาษม้วนโดยเมื่อเป่าลมเข้า ขดกระดาษม้วนจะคลายตัวออก และเมื่อปล่อยลมออกขดกระดาษจะม้วนตัวกลับ
เข้าสู่สภาพเดิม

Pressure Gauge ปาโก้เป็นเจ้าของ Brand “OCTA”

Knowledge | Pressure gauge เกจวัดแรงดัน รูปประกอบประเภท Pressure Gauge เมื่อแบ่งตามย่านการวัด

เครื่องมือวัดความดันประเภท Pressure Gauge สามารถแบ่งประเภทตามย่านการวัดได้ 3 ประเภท ดังนี้

  1. General pressure gauge ใช้วัดแรงดันที่เป็นย่านค่าบวก
  2. Vacuum gauge ใช้วัดแรงดันที่เป็นย่านค่าลบ
  3. Compound gauge สามารถวัดแรงดันได้ทั้งค่าบวกและลบได้ในตัวเดียวกัน

ประเภทอื่น ๆ

เกจวัดแรงดันแบบดบูร์ดอง ยังมีเกจที่เป็นรูปแบบของการส่งสัญญาณออก (สวิทช์ เปิด-ปิด)เรียกว่า “Pressure gauge with contact” ซึ่งมีไว้สำหรับในการส่งสัญญาณ แจ้งเตือน เช่น ไฟ , เสียง
Knowledge | Pressure gauge เกจวัดแรงดัน รูปประกอบ

ซึ่งในหน้าปัดจะมีเข็มคอนแทค อยู่ด้านในหน้าปัด สามารถตั้งค่าเตือนเมื่อแรงดันตก ( low alarm ) และเตือนเมื่อแรงดันสูง ( Hi alarm )
ทั้งนี้ขึ้นอยู่กับความต้องการของผู้ใช้
ขนาดหน้าปัดของเกจวัดแรงดันมีหลากหลายขนาดให้เลือก ตั้งแต่ 1-1/2″, 2″ 2-1/2″, 3″ 3-1/2″, 4″ ไปถึงขนาดหน้าปัด 6″ ตามความเหมาะสมของการใช้งาน รวมไปถึง วัสดุและขนาดของชุดข้อต่อ ใน pressure gauge อีกด้วย

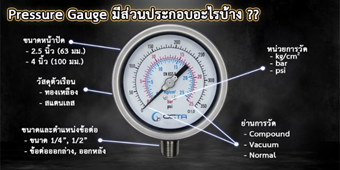

ส่วนประกอบของ Pressure Gauge

Pressure Gauge มีส่วนประกอบสำคัญได้แก่

  • ขนาดหน้าปัด(Dial Size): ขนาดของหน้าปัด ยิ่งใหญ่ยิ่งให้ความแม่นยำที่สูง
  • ย่านการวัด หรือ หน่วยการวัด(Pressure range): สเกลในการอ่านค่าโดยมีหน่วย bar, psi และ kg/cm2
  • วัสดุตัวเรือน(Body Material): วัสดุภายนอกของตัวเรือนขึ้นอยู่กับเกรด ของเราจะทำจาก Stainless316
  • ขนาดและประเภทของข้อต่อ(Connection Size and type): ขนาดและประเภทอยู่ที่การใช้งาน เช่น ออกล่าง ออกหลังกลาง เป็นต้น มีขนาดคือ 1/2″ หรือ 1/4″ โดยจะสัมพันธ์กับขนาดหน้าปัด
    Knowledge | Pressure gauge เกจวัดแรงดัน รูปประกอบ

Pressure gauge digital เกจวัดแรงดันดิจิตอล
Knowledge | Pressure gauge เกจวัดแรงดัน รูปประกอบ

เกจวัดแรงดันแบบดิจิตอล จะใช้พลังงานไฟฟ้า DC (ถ่านอัลคาไลน์) ขับเคลื่อนการทำงาน โดย Pressure Gauge Digital ประเภทนี้จะมีความแม่นยำสูงกว่าเกจแบบบูร์ดอง เหมาะสำหรับงานที่ต้องการวัดแรงดันแม่นยำสูงสามารถบอกค่าของแรงดันได้หลายรูปแบบ นอกจากนั้นเกจวัดแรงดันแบบดิจิตอลในหลายรุ่นสามารถเชื่อมต่อข้อมูลไปยังคอมพิวเตอร์ทำให้สามารถอ่านค่าได้จากระยะไกลได้อีกด้วย โดยภายจะมีแผ่นวงจรอิเล็กทรอนิกส์ในการประมวนค่าโดยแรงดันจะมาสัมผัสกับแผ่นไดอะแฟรมอยู่บริเวณส่วนกลางของเกจ

สนใจ Pressure Gauge : PRESSURE GAUGE | เลือกซื้อเกจวัดแรงดันคุณภาพสูง | PAKO (pakoengineering.com)
