ทรานสมิตเตอร์ (Transmitter) คืออะไร — ประเภท สัญญาณ และการเลือกใช้งานในระบบอุตสาหกรรม
ในทุกสายการผลิตและระบบท่ออุตสาหกรรม มีข้อมูลสำคัญที่ต้องรู้ตลอดเวลา ไม่ว่าจะเป็นแรงดันในท่อ อัตราการไหลของของเหลว หรืออุณหภูมิในกระบวนการผลิต ข้อมูลเหล่านี้ไม่สามารถอ่านค่าด้วยสายตาได้โดยตรง จำเป็นต้องอาศัยทรานสมิตเตอร์ (Transmitter) เป็นตัวกลางที่แปลงค่าทางกายภาพให้กลายเป็นสัญญาณไฟฟ้ามาตรฐาน เช่น 4–20 mA หรือ 0–10V เพื่อส่งต่อไปยัง PLC, DCS หรือระบบ SCADA สำหรับการควบคุมและแสดงผลแบบ Real-time

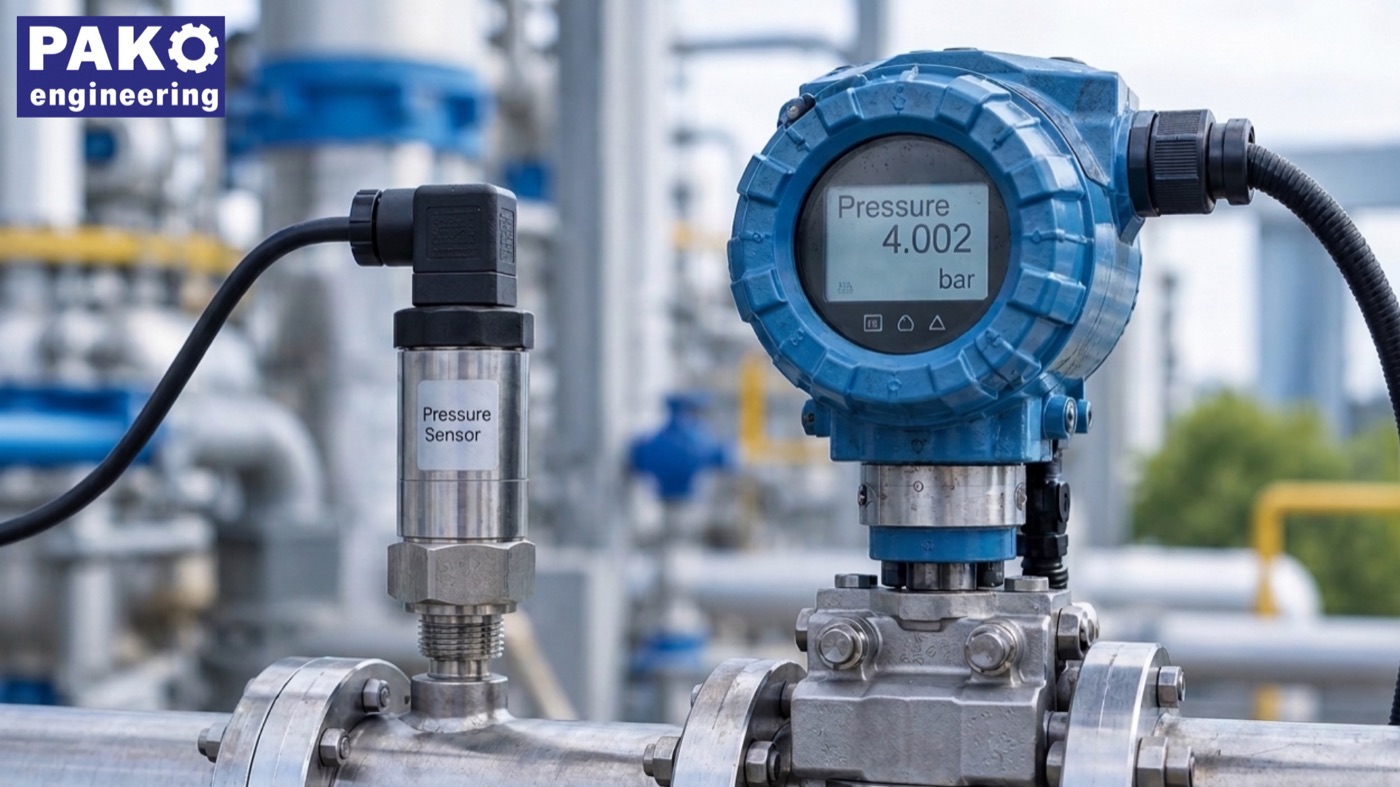

เซ็นเซอร์วัดความดัน (Pressure Sensor) vs Pressure Transmitter — ต่างกันอย่างไร?
คำถามที่วิศวกรมักสับสนมากที่สุดในหมวดนี้คือ เซ็นเซอร์วัดความดัน และ Pressure Transmitter เป็นอุปกรณ์เดียวกันหรือไม่
ความแตกต่างหลักอยู่ที่ Output Signal และระยะทางการส่งข้อมูล เซ็นเซอร์วัดความดัน (Pressure Sensor) แปลงแรงดันเป็นสัญญาณไฟฟ้าพื้นฐาน เช่น mV หรือ Resistance ซึ่งเหมาะกับการส่งสัญญาณระยะสั้นและมักต้องใช้ตัวขยายสัญญาณเพิ่ม ส่วน Pressure Transmitter มีวงจรแปลงและปรับสัญญาณในตัว ให้ Output เป็นมาตรฐาน 4–20 mA หรือ Digital Protocol เช่น HART, Modbus ทำให้ส่งสัญญาณได้ระยะไกลถึง 1,000 เมตรโดยไม่สูญเสียความแม่นยำ
| เกณฑ์ | เซ็นเซอร์วัดความดัน | Pressure Transmitter |
|---|---|---|
| Output Signal | mV, Resistance | 4–20 mA, HART, Modbus |
| ระยะส่งสัญญาณ | สั้น (ต้องขยาย) | ไกล 300–1,000 m |
| วงจรแปลงสัญญาณ | ไม่มีในตัว | มีในตัว |
| เชื่อมต่อ PLC | ต้องผ่าน Signal Conditioner | ต่อตรงได้เลย |
ดูสินค้า Pressure Transmitter ทั้งหมด
เซ็นเซอร์วัดความดัน
Pako Engineering เป็นผู้นำเข้าและจัดจำหน่าย Pressure Transmitter จากหลายแบรนด์ชั้นนำ ครอบคลุมทั้งงานทั่วไปและงานพื้นที่อันตราย โดยสินค้าในหมวดนี้แบ่งตามการใช้งานได้ดังนี้
Pressure Transmitter มาตรฐาน ใช้กับงานวัดแรงดันน้ำ แรงดันลม ระบบ HVAC และกระบวนการทั่วไปในโรงงาน ให้ Output 4–20 mA เชื่อมต่อ PLC ได้โดยตรง ตัวอย่างสินค้า เช่น DANFOSS MBS3000, NUOVAFIMA ST1, OCTA TR-3000 และ RITHERM 3000
Explosion Proof Pressure Transmitter สำหรับพื้นที่ที่มีก๊าซหรือไอระเหยไวไฟ (Zone 1/2) ตัวอย่างสินค้า เช่น OCTA TRX-3000 (EX) แบบ Ex d IIC T6 และ RITHERM PT3061 แบบ Ex ia IIC T6
Digital Pressure Transmitter มีจอ LCD แสดงค่าแรงดันที่ตัวเครื่อง อ่านค่าได้ทันทีที่หน้างานพร้อมส่งสัญญาณ 4–20 mA ไปยังระบบควบคุม ตัวอย่างสินค้า เช่น RITHERM 3040 Digital Pressure Transmitter
Digital Pressure Transmitter — ความแตกต่างจาก Analog และเมื่อไหร่ควรเลือกใช้
Digital Pressure Transmitter แตกต่างจาก Analog แบบ 4–20 mA ในสองด้านหลัก คือ Protocol การสื่อสารและความสามารถในการ Diagnose ตัวเอง
ทรานสมิตเตอร์แบบ Analog ส่งสัญญาณเป็นกระแสไฟฟ้าอย่างเดียว ไม่สามารถบอกได้ว่าสายขาดหรือเซนเซอร์เสีย ส่วน Digital Pressure Transmitter ใช้ Protocol เช่น HART, Modbus RTU, PROFIBUS หรือ Foundation Fieldbus ทำให้สามารถส่งทั้งค่าแรงดัน สถานะอุปกรณ์ และ Diagnostic Information ในสายเส้นเดียวกัน
เมื่อไหร่ควรเลือก Digital Pressure Transmitter
ควรเลือกเมื่อระบบต้องการ Remote Calibration โดยไม่ต้องเดินทางไปที่หน้างาน ต้องการ Self-Diagnostic เพื่อแจ้งเตือนก่อนอุปกรณ์เสีย ต้องการเชื่อมต่อทรานสมิตเตอร์หลายตัวในสาย Bus เดียว หรือระบบรองรับ Industry 4.0 และ IIoT ที่ต้องการข้อมูลเชิงลึกมากกว่าแค่ค่าตัวเลข
รุ่นที่รองรับ HART หรือ Modbus สอบถามทีมขายทาง LINE @pakoeng หรือช่องทางติดต่ออื่น
เซ็นเซอร์วัดแรงดัน — การเลือกตาม Media และ Application
การเลือก เซนเซอร์วัดแรงดัน ให้ถูกต้องเริ่มจากการระบุ Media ที่สัมผัสกับ Sensor โดยตรง
วัดแรงดันน้ำและ Chilled Water ใช้ Wetted Part ที่ทำจากสแตนเลส 316L หรือ Ceramic ทนต่อน้ำ น้ำกร่อย และสารเคมีเจือจาง เหมาะกับระบบน้ำประปา ระบบน้ำเย็น และระบบบำบัดน้ำ
วัดแรงดันลม (Compressed Air) ใช้ Diaphragm วัสดุสแตนเลสหรือ FKM ที่ทนต่อความชื้นและน้ำมันหล่อลื่นที่ปนมากับลมอัด เหมาะกับระบบ Pneumatic
วัดแรงดันก๊าซและพื้นที่อันตราย ควรเลือกรุ่น Explosion Proof ที่มีมาตรฐานกันระเบิด (Ex) ตรงกับ Zone ของพื้นที่ เช่น OCTA TRX-3000 หรือ RITHERM PT3061
มาตรฐาน ATEX สำหรับพื้นที่อันตราย
Flow Transmitter — วัดอัตราการไหลในระบบท่ออุตสาหกรรม
Flow Transmitter หรือ Flow Indicator Transmitter ทำหน้าที่วัดอัตราการไหลของของเหลวหรือก๊าซในท่อ แล้วแปลงเป็นสัญญาณ 4–20 mA เพื่อส่งไปแสดงผลหรือควบคุมระบบ เป็นหัวใจของระบบจัดการพลังงาน ระบบ Batch Control และระบบ Dosing ในโรงงานอุตสาหกรรม (อ่านพื้นฐานเพิ่มเติม: Flowmeter คืออะไร)
Pako Engineering มีสินค้าในหมวด FLOW METER 30 รายการที่ทำงานร่วมกับ Transmitter ได้ รวมถึงระบบวัดการไหลแบบ Electromagnetic, Differential Pressure และ Vortex
Electromagnetic Flow Transmitter ใช้หลักการ Faraday's Law วัดการไหลของของเหลวที่มีความนำไฟฟ้า ไม่มีชิ้นส่วนเคลื่อนที่ บำรุงรักษาน้อย เหมาะกับน้ำ น้ำเสีย และสารเคมี
Differential Pressure Transmitter (Diff Pressure Transmitter) วัดความแตกต่างของแรงดันสองด้านของ Primary Element เช่น Orifice Plate หรือ Venturi Tube คำนวณกลับเป็นอัตราการไหล เหมาะกับท่อขนาดใหญ่

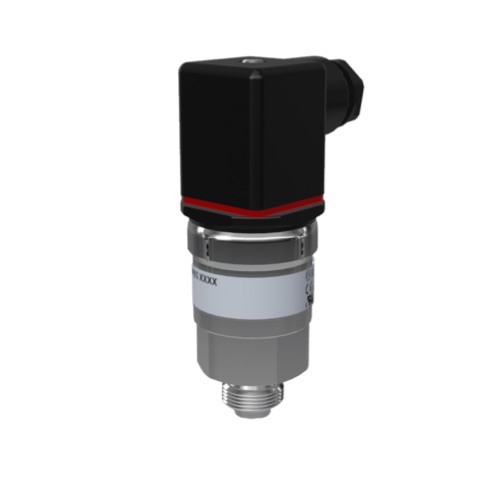

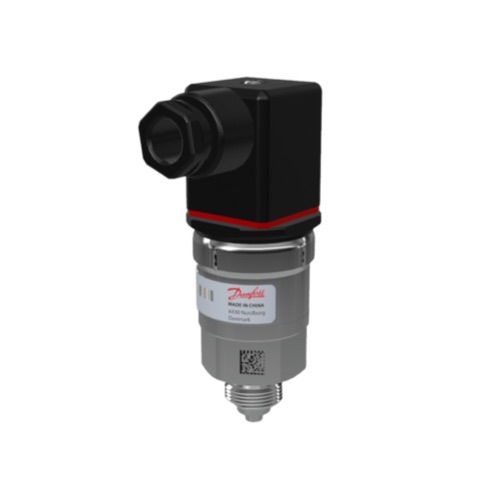

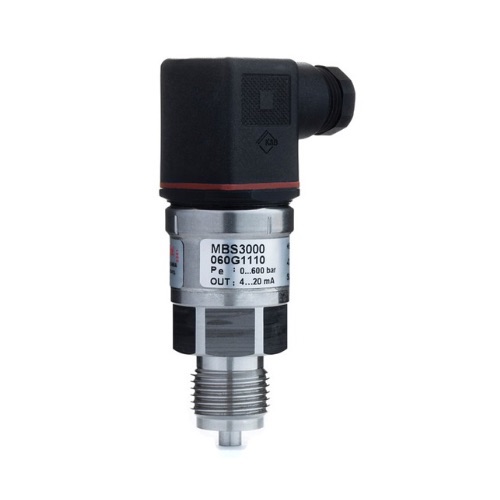

Danfoss MBS3000 — Pressure Transmitter สำหรับระบบ HVAC และสารทำความเย็น
Danfoss MBS3000 เป็น Pressure Transmitter Danfoss รุ่นยอดนิยมที่สุดในระบบ HVAC และระบบทำความเย็นของประเทศไทย ออกแบบมาเฉพาะสำหรับการวัดแรงดันของสารทำความเย็น น้ำเย็น Chilled Water และน้ำร้อน Pako Engineering เป็นหนึ่งในแหล่งจำหน่าย Danfoss MBS3000 ที่มีสต็อกพร้อมส่งและรับประกันของแท้
สเปคหลักของ Danfoss MBS 3000
| สเปค | ค่า |
|---|---|
| ช่วงแรงดัน | 0–1 ถึง 0–600 bar (เช่น 0–10, 0–16, 0–25, 0–40 bar) |
| Output | 4–20 mA (2-wire) |
| Supply Voltage | 9–32 V DC |
| Accuracy | ≤ ±0.5% FS (typ.), ≤ ±1% FS (max.) |
| Process Connection | G1/4" Male |
| IP Rating | IP65 (DIN plug) / IP67 (cable, M12) |
| อุณหภูมิสื่อ | -40°C ถึง +85°C |
Pressure Transmitter ที่จำหน่ายโดย ปาโก้ เอ็นจิเนียริ่ง
7 จาก 7 รุ่น
- ดูสเปก / ขอราคา
DANFOSS | MBS 3000 series | Pressure transmitter
- Pressure Range
- 0–1 … 0–600 bar (gauge / absolute)
- Output
- 4–20 mA · 0–5 / 1–5 / 1–6 V · 0–10 / 1–10 V · Ratiometric 10–90%
- Accuracy
- ≤ ±0.5% FS (typ.) · ≤ ±1% FS (max.)
- Process Connection
- G¼A · G⅜A · G½A · ¼-18 NPT · ½-14 NPT · M14×1.5 +2
- ดูสเปก / ขอราคา
NUOVAFIMA | ST1 | Pressure transmitter
- Pressure Range
- 0…1 ถึง 0…600 bar · -1…0 ถึง -1…+24 bar
- Output
- 4…20 mA · 0…5 V · 0…10 V · 1…5 V · 0.5…4.5 V ratiometric
- Accuracy
- ≤ ±0.5% ของช่วงวัด
- Process Connection
- G 1/4 A · G 1/2 A · 1/4-18 NPT
- ดูสเปก / ขอราคา
OCTA | TR-3000 | Pressure Transmitter
- Pressure Range
- -100 kPa ถึง 2500 bar
- Output
- 4–20 mA · 0–20 mA · 0–5 V · 0–10 V
- Accuracy
- ±0.25% · ±0.5%
- Process Connection
- 1/2 BSPP · 1/4 BSPP
- ดูสเปก / ขอราคา
RITHERM | 3000
- Pressure Range
- -100 kPa ถึง 2500 bar
- Output
- 4–20 mA · 0–20 mA · 0–5 V · 0–10 V
- Accuracy
- ±0.25% FS · ±0.5% FS · ±1.0% FS
- Process Connection
- G1/4 · 1/4 NPT · M20×1.5
- ดูสเปก / ขอราคา
RITHERM | 3040 | Digital Pressure Transmitter
- Pressure Range
- -100 kPa ถึง 2500 bar
- Output
- 4–20 mA · 0–5 V · 0–10 V · 3.33 mV/V
- Display
- LCD
- Accuracy
- ±0.25% FS · ±0.5% FS · ±1.0% FS
- ดูสเปก / ขอราคา
OCTA | TRX-3000 | PRESSURE TRANSMITTER (EX)
- Pressure Range
- 0–1000 bar
- Output
- 4–20 mA · RS485 · 0–5 V · 0–10 V
- Hazardous Area
- Ex d IIC T6 Gb
- Accuracy
- ±0.2% · ±0.5%
- ดูสเปก / ขอราคา
RITHERM | PT3061 | Explosion proof pressure transmitter
- Pressure Range
- -100 kPa ถึง 2500 bar
- Output
- 4–20 mA · 0–5 V · 0–10 V · 3.33 mV/V
- Hazardous Area
- Ex ia IIC T6 Ga
- Accuracy
- ±0.25% FS · ±0.5% FS · ±1.0% FS
ไม่มีรุ่นที่ตรงทุกเงื่อนไข บางรุ่นไม่ได้ระบุสเปกครบในเว็บถามทีมขายทาง LINE ได้เลย
ส่ง Media ช่วงแรงดัน Output Signal ขนาดเกลียว และพื้นที่ติดตั้งมา ทีมวิศวกรช่วยเลือกรุ่นและเสนอราคาให้
Gauge Pressure Transmitter และ Differential Pressure Transmitter — เลือกแบบไหน?
Gauge Pressure Transmitter วัดแรงดันเทียบกับบรรยากาศ (Atmospheric Pressure) เหมาะกับการวัดแรงดันในท่อ ถัง หรือระบบที่อ้างอิงกับบรรยากาศ เช่น แรงดันน้ำในท่อประปา แรงดันอากาศอัด เป็นประเภทที่พบบ่อยที่สุดในโรงงานทั่วไป
Differential Pressure Transmitter มี 2 Port รับสัญญาณแรงดัน High และ Low แล้วคำนวณความแตกต่าง เหมาะกับการวัด Flow ผ่าน Orifice การวัดระดับในถังปิด และการวัด Filter DP Monitoring ราคาสูงกว่า Gauge Type แต่ให้ข้อมูลที่ครอบคลุมกว่า
วิธีเลือก Pressure Transmitter
ก่อนสั่งซื้อ Pressure Transmitter ควรรวบรวมข้อมูลระบบดังต่อไปนี้ให้ครบก่อน
- ระบุ Media ที่สัมผัส Sensor — น้ำ น้ำมัน ก๊าซ หรือสารเคมี กำหนดวัสดุ Wetted Part และ Diaphragm
- กำหนดช่วงแรงดัน (Pressure Range) — เลือก Range ที่ครอบคลุมแรงดัน Operating สูงสุดของระบบ พร้อม Safety Margin อย่างน้อย 30%
- เลือกประเภท Output Signal — 4–20 mA สำหรับระบบ Analog ทั่วไป HART สำหรับระบบที่ต้องการ Diagnostic Modbus สำหรับระบบ Digital
- ตรวจสอบ Process Connection — G1/4", G1/2", 1/4" NPT เลือกให้ตรงกับ Fitting ที่มีอยู่
- ตรวจสอบ IP Rating — IP65 สำหรับพื้นที่ปกติ IP67 สำหรับพื้นที่มีน้ำกระเซ็น
- พิจารณา ATEX/IECEx — หากใช้ในพื้นที่อันตราย Zone 1/2 ต้องระบุมาตรฐานกันระเบิดและ Certificate ที่โครงการกำหนดให้ชัดเจน รุ่นกันระเบิดที่มี เช่น OCTA TRX-3000 (Ex d) และ RITHERM PT3061 (Ex ia)
หรือตอบ 5 ข้อด้านล่าง ระบบจะคัดรุ่นที่ตรงกับหน้างานให้ทันที
- 1
พื้นที่ติดตั้ง
พื้นที่ที่อาจมีไอหรือก๊าซติดไฟต้องใช้รุ่นที่ได้รับรองให้ตรงโซน อุปกรณ์ระดับ Ga ใช้ได้ถึง Zone 0 ระดับ Gb ใช้ได้ถึง Zone 1 ให้ยึดตามการจำแนกพื้นที่ของโรงงาน
- 2
อุณหภูมิของไหลสูงสุด
เซ็นเซอร์แต่ละรุ่นทนอุณหภูมิไม่เท่ากัน ถ้าของไหลร้อนกว่าที่ datasheet ระบุ ให้ต่อท่อระบายความร้อน (siphon) หรือเลือกรุ่นที่ทนได้สูงกว่า
- 3
ช่วงแรงดันที่ต้องวัด
เลือก Range ให้ครอบคลุมแรงดันสูงสุดของระบบพร้อมเผื่อไว้ ถ้าต้องวัดค่าติดลบ (สุญญากาศ) ต้องสั่ง Range ที่เริ่มจากค่าติดลบ
- 4
เกลียวต่อกระบวนการ
เลือกให้ตรงกับข้อต่อที่มีอยู่หน้างาน เกลียว G (BSPP) กับ NPT ขันแทนกันไม่ได้
- 5
สัญญาณ Output
4–20 mA ทนสัญญาณรบกวนและเดินสายได้ไกล เป็นมาตรฐานของ PLC/DCS ส่วน 0–10 V เหมาะกับสายสั้น ถ้าต้องอ่านค่าผ่านเครือข่ายดิจิทัลให้เลือก RS485
7 รุ่นที่ตรงกับที่เลือก
DANFOSS | MBS 3000 series | Pressure transmitter0–1 … 0–600 barAISI 316LATEX Zone 2บางข้อ datasheet ไม่ระบุ ยืนยันกับทีมขายก่อนสั่ง
NUOVAFIMA | ST1 | Pressure transmitterCeramic + 316L-1 ถึง 600 bar-25 ถึง 100 °Cบางข้อ datasheet ไม่ระบุ ยืนยันกับทีมขายก่อนสั่ง
OCTA | TR-3000 | Pressure Transmitter-100 kPa ถึง 2500 barSS3041/4 · 1/2 BSPPบางข้อ datasheet ไม่ระบุ ยืนยันกับทีมขายก่อนสั่ง
RITHERM | 3000-100 kPa ถึง 2500 bar-40 ถึง 125 °CM12 / Hirschmann / Cableบางข้อ datasheet ไม่ระบุ ยืนยันกับทีมขายก่อนสั่ง
RITHERM | 3040 | Digital Pressure Transmitterจอ LCD-100 kPa ถึง 2500 bar-40 ถึง 85 °Cบางข้อ datasheet ไม่ระบุ ยืนยันกับทีมขายก่อนสั่ง
OCTA | TRX-3000 | PRESSURE TRANSMITTER (EX)Ex d IIC T6 Gb0–1000 bar4–20 mA / RS485บางข้อ datasheet ไม่ระบุ ยืนยันกับทีมขายก่อนสั่ง
RITHERM | PT3061 | Explosion proof pressure transmitterEx ia IIC T6 Ga-100 kPa ถึง 2500 bar-40 ถึง 125 °Cบางข้อ datasheet ไม่ระบุ ยืนยันกับทีมขายก่อนสั่ง
ยังไม่มีรุ่นที่ตรงทุกข้อ ส่งสเปกหน้างานมาให้ทีมวิศวกรหารุ่นพิเศษให้ได้ ถามทาง LINE
- ต้องการอ่านค่าที่หน้างานด้วย รุ่น RITHERM 3040 มีจอ LCD ในตัว ไม่ต้องติดเกจแยก
- Ex ia ต้องใช้คู่กับ barrier หรือ isolator ที่ฝั่งตู้ควบคุม ส่วน Ex d ต้องเดินสายผ่านท่อหรือ cable gland กันระเบิด
ทรานสมิตเตอร์ในระบบอุตสาหกรรมไทย — ใช้งานในระบบใดบ้าง
Pressure Transmitter ถูกใช้งานในระบบหลัก 5 ประเภทในโรงงานไทย ดังนี้
ระบบน้ำและ HVAC วัดแรงดันน้ำเย็น Chilled Water แรงดันน้ำร้อน และ Differential Pressure ข้าม Pump และ Heat Exchanger เพื่อ Energy Optimization รุ่นที่นิยมคือ Danfoss MBS3000 และ RITHERM 3000
ระบบลมอัด (Compressed Air) ตรวจสอบแรงดันออกจาก Compressor ตรวจจับรอยรั่วผ่าน Pressure Drop Monitoring และควบคุมแรงดัน Supply ให้คงที่
ระบบไฮดรอลิก วัดแรงดันน้ำมันไฮดรอลิกที่ทำงานในช่วง 100–400 Bar ต้องเลือก Transmitter ที่มี Response Time เร็วและ Overpressure Protection สูง
ระบบน้ำมันและก๊าซ ใช้ Gauge Pressure Transmitter วัดแรงดันในท่อ และต้องใช้รุ่นที่มีมาตรฐานกันระเบิด (Ex) สำหรับพื้นที่ Hazardous Area เช่น OCTA TRX-3000 (EX) หรือ RITHERM PT3061
ระบบบำบัดน้ำ ตรวจสอบแรงดันข้าม Membrane Filter, Reverse Osmosis และ UV System พร้อมวัด Flow เพื่อ Dosing Chemical อย่างแม่นยำ
สรุป
ทรานสมิตเตอร์ (Transmitter) เป็นองค์ประกอบหลักของระบบควบคุมอัตโนมัติในโรงงานอุตสาหกรรม การเลือก Pressure Transmitter ที่ถูกต้องตั้งแต่ Media, Pressure Range, Output Signal ไปจนถึง IP Rating และ Certificate จะช่วยลดการ Downtime และยืดอายุทั้งระบบได้อย่างมีนัยสำคัญ
Pako Engineering มี Pressure Transmitter หลายแบรนด์ให้เลือกตามสเปคงาน ทั้ง Danfoss MBS3000, NUOVAFIMA ST1, OCTA TR-3000, RITHERM 3000/3040 และรุ่น Explosion Proof พร้อมทีมวิศวกรช่วยเลือกรุ่นให้ตรงงาน ออกใบเสนอราคาภายในวันทำการเดียวกัน
ขอใบเสนอราคา Pressure Transmitter
- โทร: 02-028-6074 (ฝ่ายขาย)
- Email: s4@pako.co.th / CC: mkt@pako.co.th
- Line@: @pakoeng
คำถามที่พบบ่อยเกี่ยวกับ Pressure Transmitter
ทรานสมิตเตอร์ (Transmitter) คืออะไร?
ทรานสมิตเตอร์คืออุปกรณ์ที่แปลงค่าทางกายภาพ เช่น แรงดัน อัตราการไหล หรืออุณหภูมิ ให้เป็นสัญญาณไฟฟ้ามาตรฐาน เช่น 4–20 mA หรือ 0–10V เพื่อส่งต่อไปยัง PLC, DCS หรือระบบ SCADA สำหรับควบคุมและแสดงผลแบบ Real-time
เซ็นเซอร์วัดความดันกับ Pressure Transmitter ต่างกันอย่างไร?
เซ็นเซอร์วัดความดันให้สัญญาณพื้นฐาน เช่น mV หรือ Resistance ส่งได้ระยะสั้นและต้องใช้ตัวขยายสัญญาณ ส่วน Pressure Transmitter มีวงจรแปลงสัญญาณในตัว ให้ 4–20 mA, HART หรือ Modbus ต่อเข้า PLC ได้ตรงและส่งได้ไกล 300–1,000 เมตร
เมื่อไหร่ควรเลือก Digital Pressure Transmitter แทนแบบ Analog?
เมื่อต้องการ Remote Calibration, Self-Diagnostic แจ้งเตือนก่อนอุปกรณ์เสีย ต่อทรานสมิตเตอร์หลายตัวในสาย Bus เดียว หรือระบบรองรับ Industry 4.0 / IIoT โดยต้องเลือกรุ่นที่รองรับ Protocol อย่าง HART หรือ Modbus
ควรเลือกช่วงแรงดัน (Pressure Range) อย่างไร?
เลือก Range ที่ครอบคลุมแรงดัน Operating สูงสุดของระบบ โดยเผื่อ Safety Margin อย่างน้อย 30%
ใช้ Pressure Transmitter ในพื้นที่อันตรายต้องเลือกแบบไหน?
ต้องเลือกรุ่นที่มีมาตรฐานกันระเบิด (Ex) ตรงกับ Zone ของพื้นที่ เช่น OCTA TRX-3000 (Ex d IIC T6) หรือ RITHERM PT3061 (Ex ia IIC T6) หากโครงการกำหนดใบรับรอง ATEX หรือ IECEx ให้แจ้งทีมขายก่อนสั่งซื้อ
ต้องเตรียมข้อมูลอะไรบ้างเพื่อขอใบเสนอราคา?
Media ที่สัมผัส Sensor, ช่วงแรงดันใช้งาน, Output Signal ที่ระบบต้องการ, ขนาด Process Connection, IP Rating และพื้นที่ติดตั้งว่าต้องการ ATEX หรือไม่ ส่งมาทาง LINE @pakoeng ทีมวิศวกรช่วยเลือกรุ่นให้
