OCTA | DS | Diaphragm

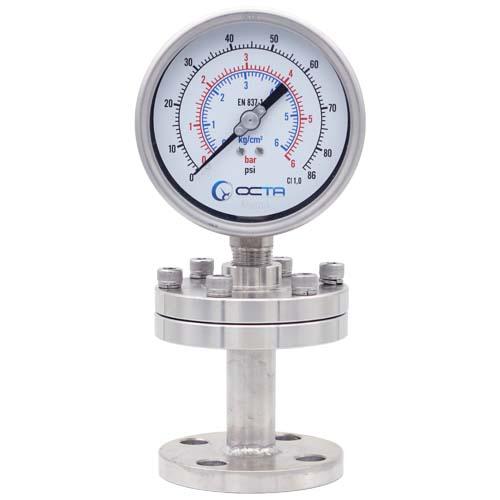

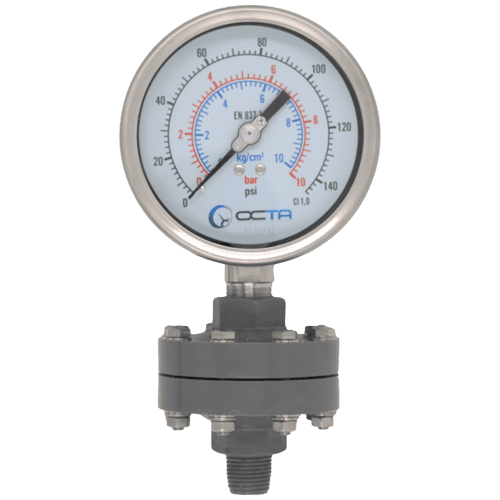

ตัวอย่างเกจวัดแรงดัน OCTA ซีลกับ UPVC Diaphragm และ Flange Diaphragm

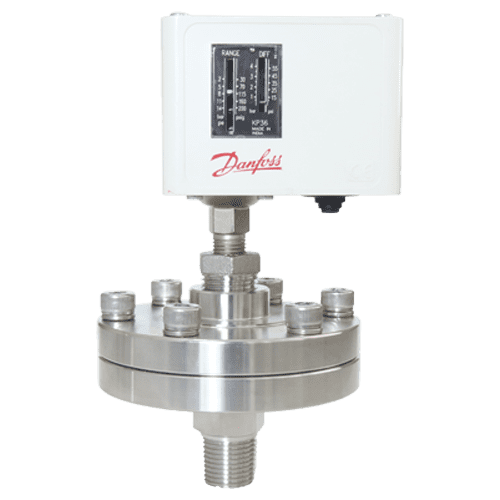

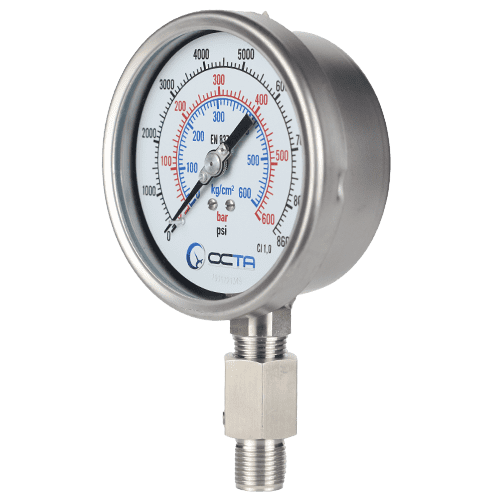

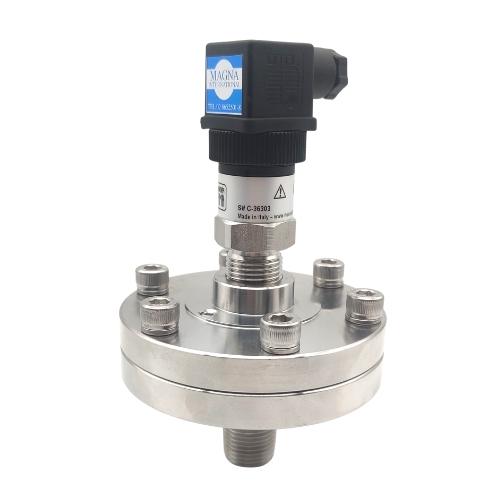

Diaphragm OCTA

-อุปกรณ์เสริมที่ช่วยแยกของไหลออกจากอุปกรณ์หรือเครื่องมือวัด หลีกเลี่ยงสารแขวนลอย ตะกอน จากของไหลที่อาจอุดตันได้

-หลักการทำงานของไดอะแฟรม คือการที่แรงดันส่งผ่านแผ่นไดอะแฟรมโดยมีตัวกลาง เช่น กลีเซอรีน นำพาแรงดันเข้าสู่อุปกรณ์วัด

-สิ่งสำคัญของการติดตั้งไดอะแฟรมเข้ากับเครื่องมือวัด คือการซีลไดอะแฟรมนั่นเอง

โดยปกติการซีลไดอะแฟรมทางเราจะคิดค่าบริการเพิ่มเติม แต่พิเศษสำหรับลูกค้าของปาโก้ เอ็นจิเนียริ่ง หากซื้อเกจวัดแรงดันพร้อมไดอะแฟรม ทางเรามีบรีการซีลฟรี พร้อมรับประกันตลอด 1 ปี

สิ่งสำคัญที่ควรทราบ

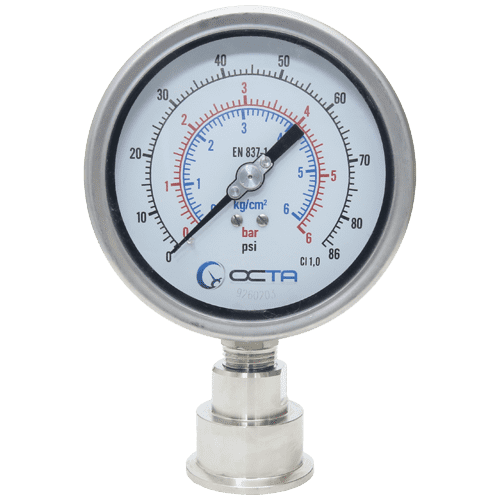

DS-Ferrule : ขนาด Inch คือ ขนาดของแผ่นไดอะแฟรม และ *ระยะB คือระยะรอบนอกที่สัมผัสกับ Clamp Lock ยกตัวอย่างเช่น DS-Ferrule  ขนาด 1.5″ หมายถึงแผ่นไดอะแฟรมมีขนาด 1.5″ แต่มีระยะ B สำหรับ Clamp Lock อยู่ที่ 50.5 มิลลิเมตร เวลาเลือกซื้อให้เลือกจากขนาดท่อและขนาดไดอะแฟรมเป็นหลัก เพื่อให้แรงดันในท่อที่สัมผัสกับแผ่นไดอะแฟรมสัมพันธ์กันและไม่ถูกลดทอนแรงดันลง
*ระยะดังกล่าวอ้างอิงจาก Spec Diaphragm OCTA DS-Ferrule

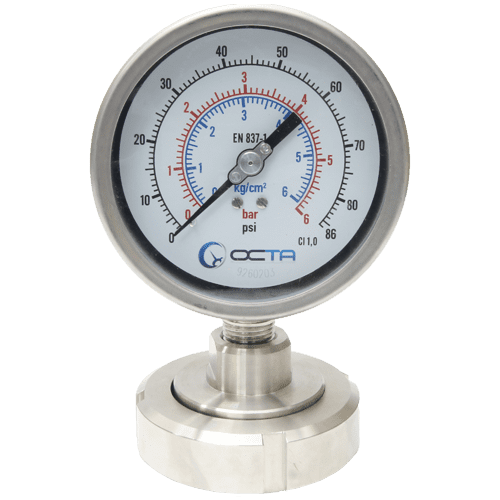

DS-Union : ไดอะแฟรมยูเนี่ยนจะมีมาตรฐานมากกว่า 1 มาตรฐานในการเลือก เนื่องจากเป็นงาน Sanitary โดยที่เรามีจำหน่ายจะเป็นมาตรฐาน SMS และมาตรฐาน DIN ความแตกต่างของทั้ง 2 มาตรฐานคือระยะ B และ D จะไม่เท่ากัน ไม่สามารถสวมใส่กับฐานคนละมาตรฐาน

สรุปการเลือกซื้อ DS-Union มีปัจจัยสำคัญดังต่อไปนี้
1) มาตรฐานที่ลูกค้าใช้ SMS หรือ DIN
2) เลือกขนาดของไดอะแฟรม ซึ่งควรสัมพันธ์กับขนาดท่อ



Size = ขนาดของแผ่น Diaphragm อ้างอิงหรือเทียบเท่ากับขนาดท่อ ตัวอย่างเช่น ท่อ ขนาด 1″ ให้เลือกใช้ Diaphragm 1″ หรือ DN25 ตามตาราง Dimension

ขนาดเกลียว = จะอ้างอิงตาม มาตรฐาน ISO
