Electric Actuator คืออะไร มีกี่ประเภท ? | หัวขับวาล์วไฟฟ้า [วิดีโอสาธิต]
เมื่อเรารู้จัก Actuators สำหรับควบคุมวาล์วกันไปแล้ว ถึงเวลาของ Electric Actuator หนึ่งในประเภทของหัวขับวาล์วแต่ใช้ไฟฟ้าเป็นพลังงานในการขับเคลื่อน ในบทความนี้ ปาโก้จะอธิบายว่า Electric Actuator คืออะไรกันแน่ พร้อมทั้งการทำงาน ประเภทของหัวขับวาล์วไฟฟ้า และการประยุกต์ในงานต่าง ๆ หากคุณอ่านบทความนี้จนจบ ผมเชื่อว่าคุณจะเข้าใจอุปกรณ์ชนิดนี้มากขึ้นอย่างแน่นอนครับ
Electric Actuator คืออะไร ?
ชื่อภาษาอังกฤษ : Electric Actuator, ชื่อภาษาไทย : หัวขับวาล์วไฟฟ้า
Electric Actuator คือ อุปกรณ์ที่แปลงพลังงานไฟฟ้าเป็นการเคลื่อนที่ทางกล โดยใช้มอเตอร์ไฟฟ้าเพื่อสร้างการเคลื่อนที่เชิงเส้นหรือแบบหมุน Electric Actuator มีหน้าที่ในการขับเคลื่อนวาล์วที่มีขนาดใหญ่ หรือต้องการการทำงาน เปิด-ปิดวาล์ว ที่เป็นอัตโนมัติหรือตามช่วงเวลา , มีความถี่ในการเปิด-ปิด , ต้องการความรวดเร็ว / ความแม่นยำในการเปิด-ปิด ตามตำแหน่งที่กำหนดไว้หรือวาล์วอยู่ในที่ที่เข้าถึงได้ลำบาก หรือเสี่ยงอันตรายในการเข้าถึงพื้นที่ติดตั้งวาล์ว ด้วยเหตุผลดังกล่าว ทำให้เราต้องอาศัยอุปกรณ์มาใช้ในการควบคุมเปิดปิดวาล์ว
หลักการทำงานของ Electric Actuator
Electric Actuator ประกอบด้วยมอเตอร์ไฟฟ้าและกลไกเกียร์ ทำงานโดยมอเตอร์ไฟฟ้าจะแปลงพลังงานไฟฟ้าเป็นแรงบิดเชิงกล(Torque) กลไกของเฟืองจะแปลงแรงบิดให้เป็นการเคลื่อนที่เชิงเส้นหรือแบบหมุนเพื่อบังคับวาล์วให้เปิดหรือปิด
วิดีโอสาธิตการทำงานของหัวขับวาล์วไฟฟ้า
นี่คือวิดีโอสาธิตการทำงานเปิด-ปิด ของ Electric Actuator ประเภท On-Off
ประเภทของ Electric Actuator
ในวงการอุตสาหกรรม Electric Actuator จะถูกแบ่งเป็น 2 ประเภทตามจุดประสงค์ของการใช้งาน โดยแบ่งได้ดังนี้
1. Quarter-turn Electric actuator
หัวขับวาล์วไฟฟ้าแบบ Quarter-turn นี้เป็นแบบการทำงานในลักษณะการเปิดและ ปิด วาล์วในทิศทางการเคลื่อนที่ไม่เกิน 90 องศา เช่น Ball Valve , Butterfly Valve โดยหัวขับไฟฟ้าแบบ Quarter-turn ยังสามารถแบ่งได้เป็น 2 แบบ คือ
- แบบ ON-OFF: มีรูปแบบการทำงานเป็นการสั่งการควบคุมเพื่อ “เปิด” และ “ปิด” วาล์วเท่านั้น ไม่สามารถตั้งค่าระบุตำแหน่งเป็นเปอร์เซนต์ และการหมุนจะไม่เกิน 90 องศา
- แบบ Moderation: คือหัวขับวาล์วไฟฟ้า Quarter-turn ที่ใช้สัญญาณ 4-20 mA เป็นตัวสั่งการเปิด-ปิด ตามเปอร์เซ็นต์ที่ต้องการ เช่น ต้องการให้เปิด 40% จาก 100% ต่างจากแบบ On-Off ที่กำหนดได้เพียงเปิดและปิดเท่านั้น
2. Multi-turn Electric actuator
หัวขับวาล์วไฟฟ้าแบบ Multi-turn ชนิดนี้จะมีการทำงานเพื่อเปิดและปิดวาล์วที่ต้องใช้รอบในการทำงานหลายรอบเพื่อเปิดวาล์วจากตำแหน่งปิดไปจนถึงเปิดสุด เช่น Gate Valve และ Knife Gate Valve

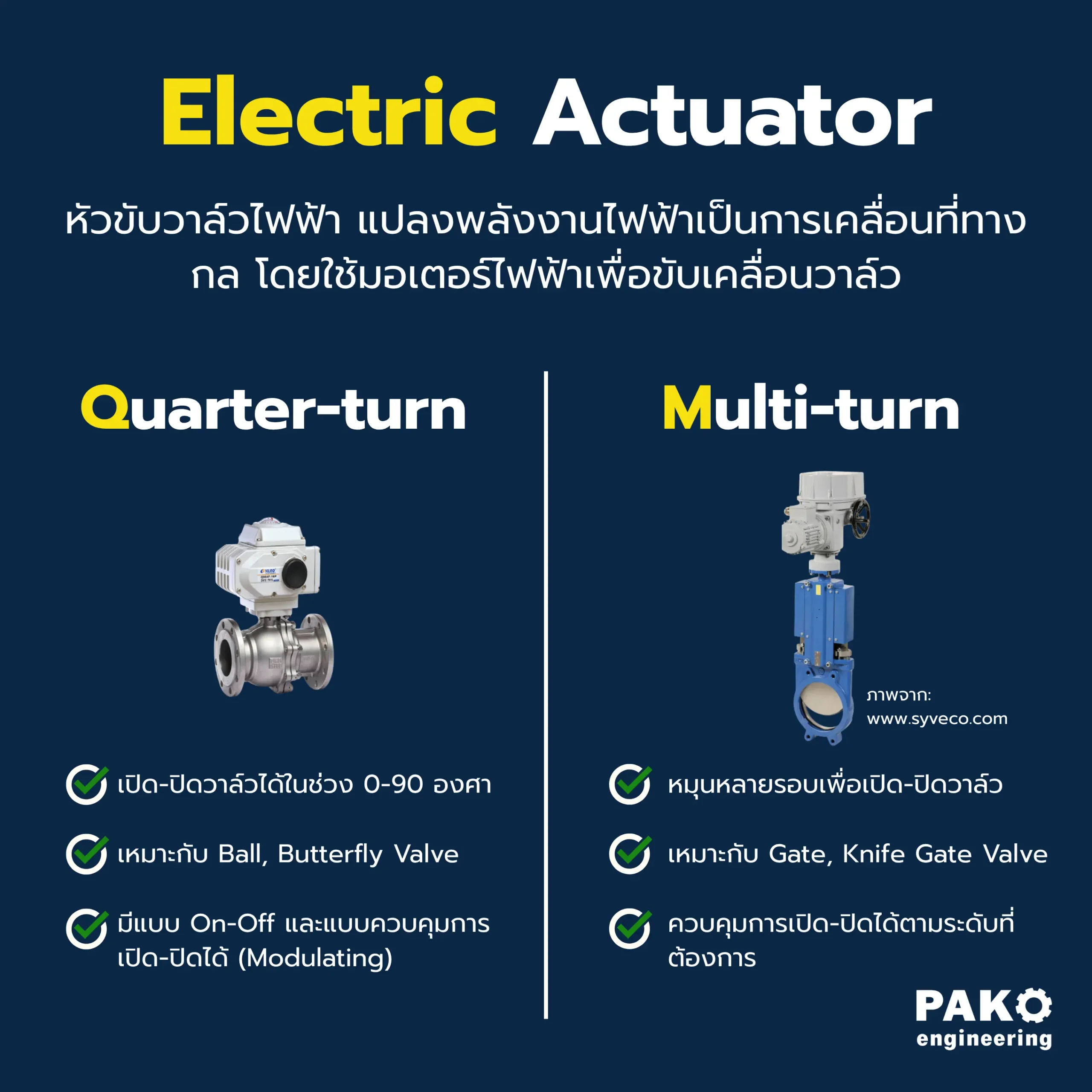

ความแตกต่างระหว่าง Quater-Turn และ Multi-Turn
- ช่วงการเปิด-ปิดวาล์ว
- Quarter-turn: เปิด-ปิดวาล์วได้ในช่วง 0-90 องศา
- Multi-turn: ต้องใช้รอบการหมุนหลายรอบเพื่อเปิด-ปิดวาล์ว
- ประเภทวาล์วที่ใช้งาน
- Quarter-turn: เหมาะกับ Ball Valve และ Butterfly Valve
- Multi-turn: เหมาะกับ Gate Valve และ Knife Gate Valve
- การควบคุม
- Quarter-turn: มีแบบ On-Off และแบบควบคุมการเปิด-ปิดได้ (Modulating)
- Multi-turn: ควบคุมการเปิด-ปิดได้ตามระดับที่ต้องการ
ทั้ง 2 ประเภท มีจุดเด่นและความเหมาะสมกับงานที่แตกต่างกัน ซึ่งผู้เชี่ยวชาญของ ปาโก้ เอ็นจิเนียริ่ง พร้อมให้คำปรึกษาเพื่อเลือกใช้งานที่เหมาะสมที่สุดกับระบบของคุณ
ข้อดีของ Electric Actuator
Electric Actuator มีข้อดีมากกว่าแอคชูเอเตอร์ประเภทอื่นๆ หลายประการ
- ความแม่นยำ:หัวขับวาล์วไฟฟ้าสามารถวางตำแหน่งได้อย่างแม่นยำในระดับสูง
- ความเร็ว: หัวขับวาล์วไฟฟ้าสามารถทำงานที่ความเร็วสูงได้
- ประสิทธิภาพ: Electric Actuator มีประสิทธิภาพมากกว่าแอคทูเอเตอร์ประเภทอื่น ซึ่งหมายความว่าพวกมันใช้พลังงานน้อยกว่าในการผลิตงานในปริมาณเท่ากัน
- ความสะอาด:Electric Actuatorไม่ปล่อยก๊าซเรือนกระจกใดๆ ดังนั้นจึงเป็นตัวเลือกที่ดีสำหรับการใช้งานที่ความสะอาดเป็นสิ่งสำคัญ
การประยุกต์ใช้ในอุตสาหกรรม
Electric Actuator ถูกนำมาใช้ในการใช้งานที่หลากหลายดังนี้
- ระบบอัตโนมัติทางอุตสาหกรรม: หัวขับวาล์วไฟฟ้าใช้ในการเปิดและปิดวาล์ว เคลื่อนย้ายสายพานลำเลียง และวางตำแหน่งวัตถุในการใช้งานระบบอัตโนมัติทางอุตสาหกรรม
- การผลิต: ถูกนำมาใช้ในกระบวนการผลิตที่หลากหลาย เช่น การประกอบ การบรรจุ และการพิมพ์
- อุตสาหกรรมยานยนต์: ถูกนำมาใช้ในการใช้งานในยานยนต์หลายประเภท เช่น กระจกไฟฟ้า เบาะนั่งไฟฟ้า และซันรูฟ
- อุตสาหกรรมการบินและอวกาศ: ถูกนำมาใช้ในการใช้งานด้านการบินและอวกาศที่หลากหลาย เช่น อุปกรณ์ลงจอดเครื่องบินและระบบควบคุมขีปนาวุธ
- อุตสาหกรรมการแพทย์: นำมาใช้ในอุปกรณ์ทางการแพทย์หลายประเภท เช่น เก้าอี้ทันตกรรม และหุ่นยนต์ผ่าตัด
บทสรุป
Electric Actuator เป็นอุปกรณ์อเนกประสงค์และเชื่อถือได้ซึ่งใช้ในการใช้งานที่หลากหลายมีฟีเจอร์ต่าง ๆที่โดดเด่นกว่า Pneumatic Actuator เช่น ความแม่นยำ ความเร็ว ประสิทธิภาพ และความสะอาด แต่ก็แลกมาด้วยต้นทุนที่สูงกว่าเช่นกันครับ หากคุณอ่านบทความนี้จนจบเราเชื่อว่าจะสามารถเลือกประเภทหัวขับวาล์วไฟฟ้า ไม่ว่าจะประเภท Quarter-Turn ทั้งแบบ On-Off และ 4-20mA หรือ Multi-Turn หากมีข้อสงสัยประการใด สามารถสอบถามเราได้ทางไลน์ @pakoeng
